斗式提升機廠家直銷-斗式提升機型號與參數介紹

發布時間：2021-03-31 15:41:49 作 者：大漢機械

斗式提升機型號與參數一文主要圍繞環鏈斗式提升機、板鏈斗式提升機、皮帶斗式提升機、z型斗式提升機四種類型為大家介紹。

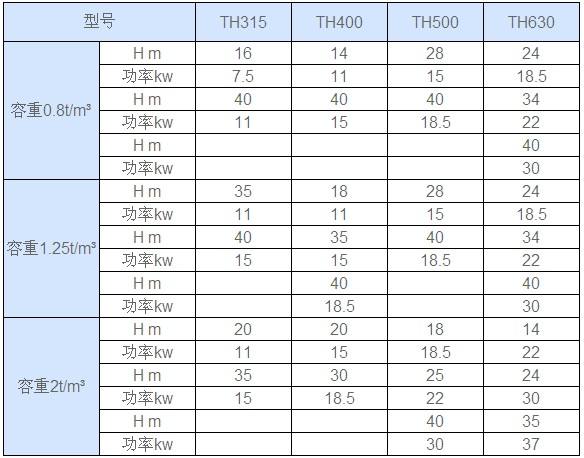

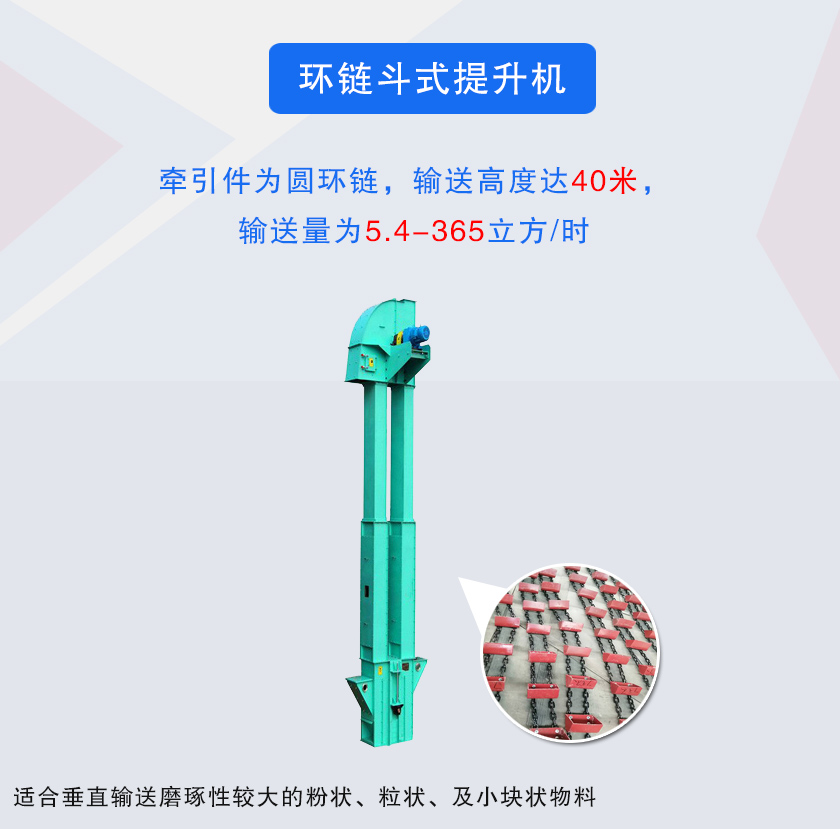

1、環鏈斗式提升機：

環鏈斗式提升機采用離心重力拋料與掏取方式裝載卸料，提升料斗把煤粉、水泥、碎石、砂子、化肥、糧食等潮濕或粘度不大的粉狀、粒狀、小塊狀物料在下面舀起，隨輸送鏈提升到頂部，繞過頂輪后向下翻轉，把物料拋向下方設備。環鏈斗式提升機適用于垂直輸送磨琢性較大的粉狀、粒狀、及小塊狀物料，如糧食、煤、水泥、碎礦石等,輸送高度高40m，其特點為，結構簡單，運行平穩，掏取式裝料，混合式或重力卸料，輪緣采用組合鏈輪，更換方便，鏈輪輪緣經特殊處理壽命長，下部如采用重力自動張緊裝置，能保持恒定的張力，避免打滑或脫鏈，同時在料斗遇阻時，有一定的容讓性能夠有效地保護運動部件，物料溫度不超過250℃。

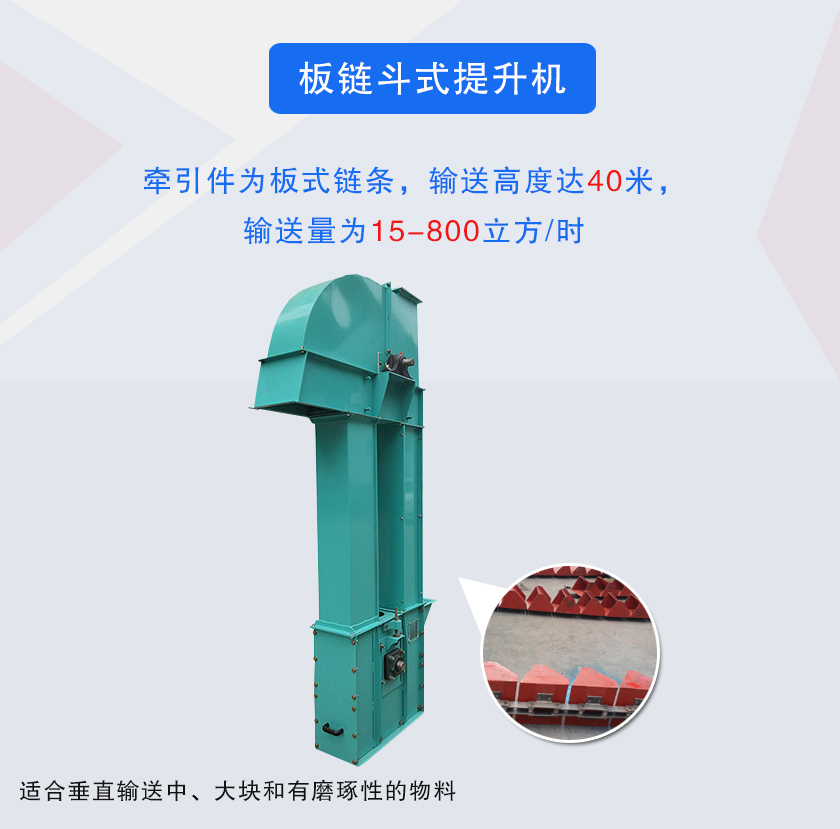

2、板鏈斗式提升機：

板鏈斗式提升機是由國外引進先進技術研制的新產品，主要技術參數符合機械部標準（JB3926-85)。采用自流式裝料,重力式卸料.流入式喂料,物料流入料斗內靠板鏈提升到頂端,在物料重力作用下自行卸料，鏈條是優質合金鋼高強度板式鏈條,耐磨而可靠。驅動部分采用硬齒面減速器。該機適用于中、大塊和有磨琢性的物料（如石灰石、水泥熟料、石膏、塊煤）的垂直輸送,物料溫度在250℃以下。板鏈?zhǔn)蕉肥教嵘龣C(jī)共有11種型號:NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。

型號	提升量(立方/小時)	物料*大塊度
		占百分比 %
		10	25	50	75	100
NE15	15	65	50	40	30	25
NE30	32	60	75	58	47	40
NE50	60	90	75	58	47	40
NE100	110	130	105	80	65	55
NE150	170	130	105	80	65	55
NE200	210	170	135	100	85	70
NE300	320	170	135	100	85	70
NE400	380	205	165	125	105	90
NE500	470	240	190	145	120	100

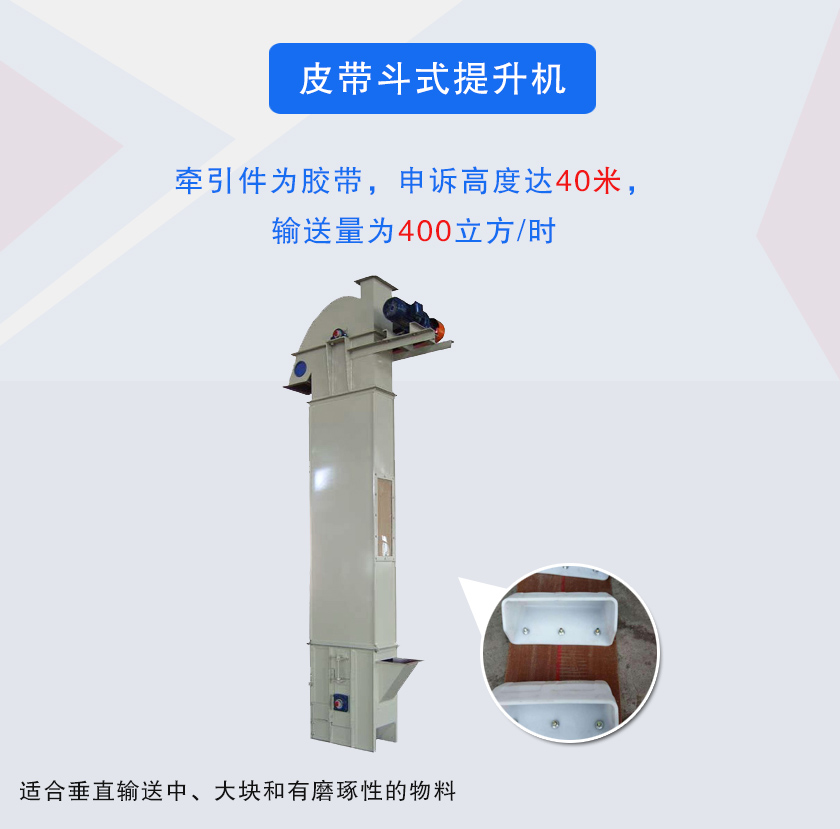

3、皮帶斗式提升機：

皮帶斗式提升機用的膠帶傳動來提升物料，適用于垂直輸送粉狀、粒狀及小塊狀且磨琢性較小的散狀物料，如糧食、煤、水泥、碎礦石等，提升高度40m。TD型斗式提升機備有四種料斗Q型(淺斗)、H型(弧底斗)、ZD型(中深斗)SD型(深斗)。其特點是：結構簡單、運行平穩、挖取式裝料、離心重力式卸料、物料溫度不超過60℃。

型號	TD160				TD250				TD315				TD400
料斗形式	Q	h	zD	Sd	Q	h	zD	Sd	Q	h	zD	Sd	Q	h	zD	Sd
輸送量（m3/h）	5.4	9.6	9.6	16	12	22	23	35	17	30	25	40	24	46	41	66
斗寬	160				250				315				400
斗容（L）	0.5	0.9	4.2	1.9	1.3	2.2	3.0	4.6	2	3.6	3.8	5.8	3.1	5.6	5.9	9.4
斗距	280		350		360		450		400		500		480		560
帶寬	200				300				400				500
斗速（m/s）	1.4				1.6				1.6				1.8
物料量大塊	25				35				45				55
型號	TD500				TD630			TD160		TD250		TD350		TD450
料斗形式	Q	h	zD	Sd	h	zD	Sd	Q	S	Q	S	Q	S	Q		S
輸送量（m3/h）	38	70	58	92	85	89	142	4.7	8	18	22	25	42	50		72
斗寬	500				630			160		250		350		450
斗容（L）	4.8	9	9.3	15	14	14.6	23.5	0.65	1.1	2.6	3.2	7	7.8	14.5		15
斗距	500		625		710			300		400		500		640
帶寬	600				700			200		300		400		500
斗速（m/s）	1.8				2			1		1.25		1.25		1.25
物料量大塊	60				70			25		35		45		55

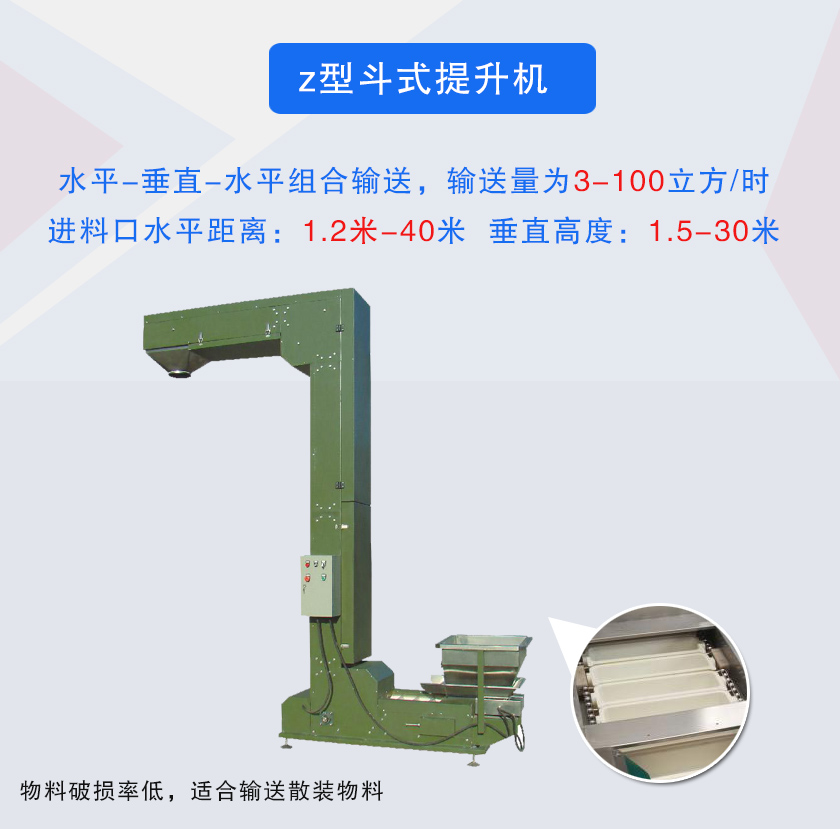

4、z型斗式提升機：

z型斗式提升機又叫轉斗式提升機，能水平——垂直——水平組合輸送，可以單點或多點加料，通過卸料裝置完成單點或多點卸料可以輸送各種粉狀物料和顆粒狀物料，比較適合輸送非黏性物料。具備占地面積小、提升高度大、密封性能好、物料無破損的特點。

型 號			ZD-3	ZD-6	ZD-10	ZD-15	ZD-20	ZD-25	ZD-30	ZD-35
輸送量	100%	m³/h	6	15	22	30	45	56	68	80
	75%		4.5	11	16.5	22.5	33.5	42	51	60
料斗	斗容	L	3	6	10	15	20	25	30	35
	斗寬	mm	370	470	870	500	560	690	815	940
	斗距	mm	228.6			330
鏈條	節距	mm	38.1			66
	條數	——	2
	單條鏈條破斷載荷(最小值)	——	37.6			90
鏈輪	齒數	——	26			22
	節圓直徑	mm	316.09			463.75
料斗運行速度		m/s	≤0.3			≤0.25
傳動軸轉速		r/min	≤0.3
提升高度		m	≤4.5
水平輸送距離		m	≤100
總功率		KW	0.75~22			1.1~22	2.2~22	5.5~22	5.5~30
